ระบบไมโครโฟนเคลื่อนที่ความเข้มเสียง xyz

ในการทำการวัดเราจะต้องวางวัสดุที่จะทำการทดสอบระหว่างห้อง 2 (สร้างขึ้นอย่างอิสระ) ห้องที่มีแหล่งกำเนิดเสียงอยู่ในนั้นและห้องที่เราจะวัดระดับเสียงที่ได้รับ การสูญเสียการส่งผ่านเสียง (TL) จะถูกคำนวณจากค่าเหล่านี้

ในห้องรับจะต้องวัดระดับความเข้มของเสียงใกล้กับวัสดุทดสอบต้องสแกนพื้นผิวทั้งหมดจนหมด สามารถทำได้ด้วยตนเอง แต่ใช้เวลานานและสามารถแนะนำข้อผิดพลาดได้ ระบบที่ดีกว่ามากคือระบบการเคลื่อนที่อัตโนมัติซึ่งจะย้ายโพรบความเข้มเสียง (หรือไมโครโฟนเดี่ยว) ไปยังตำแหน่งที่ถูกต้องโดยอัตโนมัติตามระยะเวลาที่ถูกต้อง

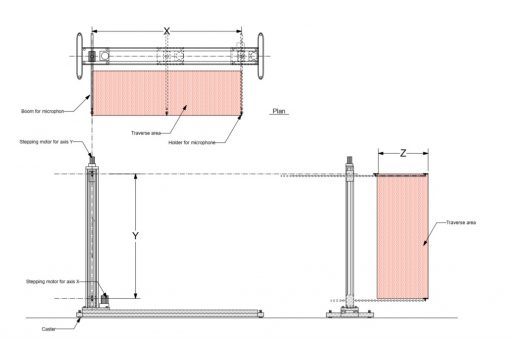

ด้านล่างนี้เป็นตัวอย่างสำหรับระบบการสำรวจ

ประเภทรุ่น : แบบตั้งพื้น , 3 แกน , 2 แบบอัตโนมัติ

วัสดุ : อลูมิเนียม

จำกัด ระบบการสำรวจ

• แกน X, 1200 มม. (อัตโนมัติ)
• แกน Y, 1400 มม. (อัตโนมัติ)
• แกน Z, 1,000 มม. (ด้วยตนเอง)

น้ำหนักรวม ; น้อยกว่า 200 กิโลกรัม

ระบบการเคลื่อนที่ : สเต็ปปิ้งมอเตอร์

ความเร็วในการเคลื่อนที่ : 10 – 50 มม. / วินาที

ความแม่นยำ : +/- 1 มม
